Kärnsamband mellan brytkapacitet och märkspänning: ömsesidigt beroende
Följande tabell klargör denna nyckelrelation:
| Begrepp | Definition | Förhållande till brytkapacitet |
|---|---|---|
| Märkspänning (Ue) | Den kontinuerliga normala driftspänningsnivån för vilken effektbrytaren är konstruerad, t.ex. 12kV, 24kV, 40,5kV. | Grunden: Brytkapaciteten måste definieras och testas vid denna specifika spänningsklassificering. |
| Brytkapacitet (Icu/Ics) | Den maximala potentiella kortslutningsströmmen (RMS-värde) som brytaren säkert kan bryta vid sin märkspänning, uttryckt i kA (kiloampere), t.ex. 25kA, 31,5kA. | Kärnprestanda: Detta värde måste vara lika med eller större än systemets maximala potentiella kortslutningsström- vid installationspunkten. |
Viktiga påverkande faktorer mellan brytkapacitet och märkspänning
Högre spänning ökar avbrottssvårigheten:
För samma kort-kretsström resulterar en högre spänning i en längre ljusbåge och högre isoleringskrav, vilket gör avbrott mer utmanande.
Brytkapaciteten är verifierad vid märkspänning:
Den markerade brytkapaciteten (t.ex. 31,5 kA) gäller specifikt vid brytarens märkspänning (t.ex. 40,5 kV).
Matchning i praktisk tillämpning:
Brytarens märkspänning Större än eller lika med systemets driftspänning.
Brytarens brytkapacitet Större än eller lika med Maximal Prospective Short-Circuit Current vid installationspunkten.
Specifika råd för dessa områden
Att förstå detta förhållande kommer att avsevärt förbättra din professionalism när du marknadsför för kunder för förnybar energi (PV, vind, energilagring):
| Applikationsscenario | Spänningsnivå | Krav på brytkapacitet | Ditt kommunikationsfokus |
|---|---|---|---|
| PV / vindkraftspark samlarlinjer | 35 kV (40,5 kV) | 25kA, 31,5kA | Betona produktens höga brytsäkerhet vid systemspänning, som uppfyller kraven på kortslutningskapacitet på nät-sidan-. |
| BESS PCS (Power Conversion System) Grid Connection Point | 10kV, 35kV | Högt krav (t.ex. 31,5 kA+) | Markera snabba avbrottsmöjligheter för att skydda dyra batterisystem. |
| Diesel Generator Set Output | 10,5 kV, 13,8 kV | Beror på GenSet-kapacitet (t.ex. 50kA+) | Betona brytförmåga under förhållanden med lägre spänning men extremt hög kortslutningsström, vilket är avgörande för generatorskydd. |
Debrottkapacitetav en strömbrytare är naturligt kopplad till dessmärkspänning.
Tillsammans bestämmer de den maximala felström som brytaren säkert kan avbryta.
I huvudsak: märkspänningen definierar "stegen" på vilken den arbetar, och brytkapaciteten är dess "prestandagräns" på det steget.
DeBrytkapacitetär effektbrytarens "ultimat styrka" på scenen av sinmärkspänning.
Att rekommendera produkter som matchar projektets systemspänning och beräknade-kortslutningsström är kärnvärdet för en professionell leverantör.
Produktbeskrivning

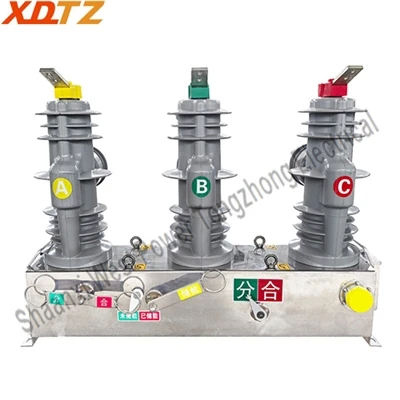

ZW32-24 utomhusvakuumpol-monterad strömbrytare (hädanefter kallad strömbrytare) är en kontroll- och skyddsenhet som används i ett 24kV, 50Hz trefas AC-medium-distributionsnätverk. Den används främst för att koppla om och avbryta lastströmmar, överbelastningsströmmar och kortslutningsströmmar i kraftöverföringsledningar.
