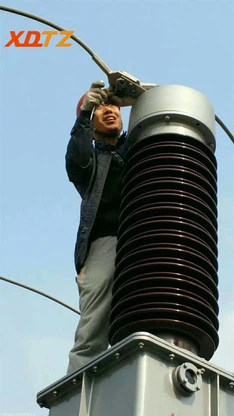

A spänningstransformator(PT) är en speciell typ av transformator vars huvudsakliga funktion är att omvandla hög-högspänningssystem till låg-spänningssignaler för att underlätta säker drift av skydds-, mät- och kontrollutrustning. I kraftsystem, på grund av drifts- och säkerhetsskäl, mäts högspänningsledningar vanligtvis inte direkt; därför,spänningstransformatoreranvänds för att minska spänningen.
Den sekundära spänningen för en spänningstransformator är fixerad till 100 volt, främst av följande skäl:
Standardisering
Att etablera en sekundär standardspänning förenklar design- och tillverkningsprocessen och underlättar design och kalibrering av instrument och reläer. Alla spänningstransformatorer-baserade enheter kan förväntas ha samma inspänning, vilket eliminerar behovet av speciella justeringar för transformatorer med olika spänningsnivåer.
Säkerhet
100 volt är en relativt låg spänningsnivå, vilket avsevärt minskar risken för elektriska stötar för personal och utrustning, även vid felförhållanden, vilket förbättrar fältsäkerheten.
Instrumenttransformatordesign
Baserat på principen om elektromagnetisk induktion är sekundärspänningen hos en instrumenttransformator proportionell mot primärspänningen och oberoende av den sekundära belastningsresistansen. Genom att välja ett lämpligt lindningsförhållande kan en sekundärspänning på cirka 100 volt säkerställas i olika praktiska tillämpningar samtidigt som tillräcklig kraftöverföring till mätutrustningen bibehålls.
Mätnoggrannhet
Vid låga spänningar är instrument och reläer mer exakta eftersom de är mindre känsliga för effekterna av temperatur, åldrande och andra miljöfaktorer.
Ekonomi
En fast sekundärspänning minskar typerna av instrumenttransformatorer, förenklar lagerhanteringen och sänker även produktionskostnaderna.
När det gäller arbetsprincipen förJDZW-35 Spänningstransformator, den följer Faradays lag om elektromagnetisk induktion. När primärspolen är ansluten till en växelströmskälla genereras ett alternerande magnetfält inuti den. Detta magnetiska fält passerar genom sekundärspolen och får den att generera en elektromotorisk kraft (EMF). Storleken på EMF bestäms av följande formel:
[ E_2=N_2 ∫_0^2 dPhi}{dt} ]
Där:
• ( E_2 ) är sekundärspänningen.
• ( N_2 ) är antalet varv i sekundärspolen.
• ( ∫_0^2 dPhi}{dt} ) är förändringshastigheten för magnetiskt flöde, som är relaterad till primärspänningen och antalet varv ( N_1) för primärspolen.
Baserat på varvförhållandet ((N_1):(N_2)) för primär- och sekundärsidorna avspänningstransformator, kan vi beräkna sekundärspänningen (E_2). Till exempel, om primärsidan är 10kV och sekundärsidan är 100V, då kan vi ställa in förhållandet mellan (N_1) och (N_2) så att (\\frac{N_1}{N_2}=\\frac{10000}{100}=100), så att vid samma frekvens kommer den sekundära sidan att ta emot en spänning på 0.0
Men i praktiska tillämpningar garanterar vi inte alltid strikt att sekundärspänningen är konstant på 100 volt. Andra specifikationer finns också tillgängliga, såsom 57,7 volt (för fasspänningsmätning i trefassystem) eller 100/3 volt (för mätning av nätspänning i trefassystem). Dessa olika klassificeringar är för att tillgodose behoven hos olika spänningsnivåer och tillämpningsscenarier.
