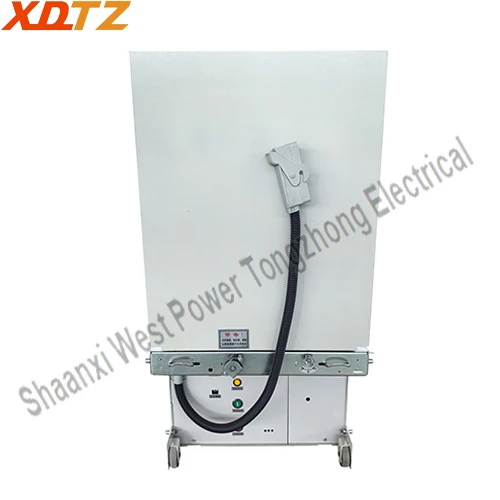

ZN85-40.5 miniatyriserad vakuumbrytare är en kompakt 40,5kV produkt designad och utvecklad av vårt företag, som perfekt ersätter ABB:s VD4-40.5 och HD4-40.5 serier av utdragbar typ brytare. Denna serie inkluderar permanentmagnet och fjädermekanismer i två serier och det är en inomhuskopplingskomponent för märkspänning 40,5 kV och AC-frekvens 50 Hz.

Produktspecifikationer

SpecifikationSark

Inga.	Namn	Enhet	Data
1	Märkspänning	kV	40.5
2	Nominell frekvens	Hz	50
3	BetygsattCaktuella	A	630/1250/1600/2000/2500/3150/4000
4	BetygsattPower FfrekvensWståVoltage	kV	95
5	BetygsattLblixtImpulsWståVoltage	kV	185
6	BetygsattShort-CircuitBreakingCaktuella	kA	25/31.5/40
7	Betygsatt Short-CircuitMakingCaktuella (Peak)	kA	63/80/100
8	BetygsattWståCaktuella (Peak)	kA	63/80/100
9	BetygsattDuration avShort-Circuit	s	4
10	DriftCcyklar klRåtShort-CircuitBreakingCaktuella	Cyklar	E2
11	MekaniskEuthållighet	Tider	10000(Fjädermekanism) 30000(PbeståendeMagnetMekanism)
12	StandarddriftSekvens	-	O-0.3s-CO-180s-CO
13	Tillåten WöraThickness avCintakt	mm	Mindre än eller lika med 3

MekaniskCegenskaper

Inga.	Namn	Enhet	Data
1	Avstånd mellanFlyttat och fixat Cintakt	mm	19±2
2	KontaktaÖverresa	mm	4±1
3	GenomsnittCförlorandeSkissade	m/s	0.8±0.2
4	GenomsnittOpeningSkissade (AverageSkissadeav första invigningenpå12mm)	m/s	1.7±0.3
5	BetygsattCintakt Tryck	N	3100±200N(25kA/31,5kA) 4800±300N(40kA)
6	Stängningstid	ms	30-100
7	Öppettid	ms	20-70
8	KontaktaBuncingDuration klCförlorandeOperation	ms	Mindre än eller lika med 3
9	Nej-Ssamtidighet avStängning/Opening Operationerav 3-Phase	ms	Mindre än eller lika med 2

Produktfördelar

ZN85-40.5 miniatyriserad vakuumbrytare har många fördelar:

Breaker Performance

E2-C2-M2

Bekvämt underhåll

den modulära mekanismen gör det enkelt att byta ut stängnings- och öppningsspolarna utan att behöva demontera andra komponenter. Detta eliminerar behovet av testning eller justering efter byte, vilket säkerställer att användarna byter ut dem självständigt, vilket gör efterföljande underhåll mer bekvämt. Permanentmagnetmekanismen har en livslängd på upp till 30,000 operationer, vilket kräver minimalt underhåll.

Hög ledningsförmåga

Den optimerade isolerade cylinderstrukturen och högpresterande flexibla anslutningsinbäddade stolpe minskar kontaktmotståndet, vilket säkerställer tillförlitlig strömförsörjning.

Brett användningsområde

Produkten är designad för att tåla tuffa miljöer, inklusive temperaturer så låga som -25 grader, och uppfyller driftskraven för höjder upp till 2000 meter.

Kostnadseffektiv

Jämfört med de dyra produkterna i VD4-40.5-serien på marknaden, erbjuder vår ZN85G-40.5 ett högt förhållande mellan kostnad och prestanda, vilket gör den till ett ekonomiskt val.

Produktapplikationer

ZN85-40.5 miniatyriserad vakuumbrytare

har många applikationer:

Nya energifält (solceller, vindkraft)

Industriella områden (kemisk industri, stål, petroleum, kol, etc.)

Elnätssystem

Kraftinfrastrukturer

VD4-40.5-seriens eftermonteringsprojekt för skåp
