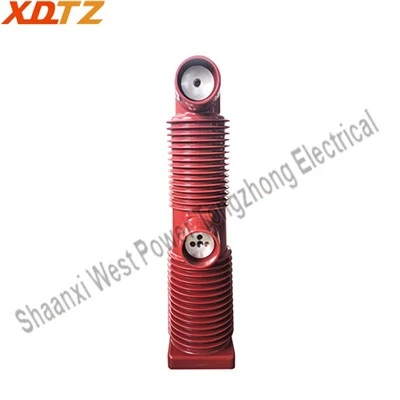

12kV inbäddad pol är en oberoende komponent där 12kV vakuumbrytaren och ledande kontakter är inkapslade med solidt isoleringsmaterial. Dess främsta fördelar inkluderar en enkel struktur, få avtagbara delar, hög tillförlitlighet och utmärkt isoleringsförmåga. Den inbäddade polen bildas genom att stelna vakuumbrytaren och de ledande terminalerna till en enhet med hjälp av APG-processen och epoxiharts.

Produktspecifikationer

Specifikationsblad

Inga.

Namn

Enhet

Data

Spänningsparametrar

1	Bedömd frekvens (fr)	Hz	50/60
2	Märkspänning (Ur)	kV	12
3	Nominell korttid (1 min) Strömfrekvens tål spänning (Ud)	kV	48
4	Nominell blixtimpuls tål spänning (topp) (upp)	kV	75

Aktuella parametrar

1	Märkström (Ir)	A	630/1250/1600/2000/2500/3150/4000/5000
2	Nominell kortslutningsbrytström (Isc)	kA	25/31.5/40/50
3	Driftcykler vid nominell kortslutningsbrytström	Cyklar	30
4	Bedömd korttidsmotståndsström (Ik)	kA	25/31.5/40/50
5	Bedömd varaktighet för kortslutning (tk)	s	4
6	Klassad motstå ström (topp) (Ip)	kA	63/80/100/125
7	Rated Short-Cuit Making Current (IMC)	kA	63/80/100/125
8	Nominell kortslutningsbrytström DC-komponent	%	40
9	Standard driftsekvens	mm	O-0.3s-CO-180s-CO O-180s-CO-180s-CO (större än eller lika med 40kA)

Mekaniska parametrar

1	Massa av rörliga delar	kg	0.5~5
2	Självstängande kontaktkraft	N	70±25~240±80
3	Nominellt kontakttryck	N	2000±200~6000±500

Krav på switchens mekaniska egenskaper

1	Avstånd mellan flyttad och fast kontakt	mm	9±1
2	Genomsnittlig öppningshastighet (från 75 % av kontaktgapet till kontaktens stängda läge)	m/s	1.2±0.2
3	Genomsnittlig stängningshastighet (från 30 % av kontaktgapet till kontaktens stängda läge)	m/s	0.7±0.2
4	Kontakta Stängning Bounce Time	ms	Mindre än eller lika med 2
5	Stängning och öppning av icke-samtidiga kontakter	ms	Mindre än eller lika med 2
6	Kontakta Öppning Rebound Amplitude	mm	Mindre än eller lika med 2

Livslängd

1	Lagringsperiod	år	20
2	Mekanisk uthållighet	Tider	10000
3	Tillåten slitagetjocklek på kontakt	mm	3

Produktfördelar

Den modulära designen med färre avtagbara delar säkerställer en enkel struktur och pålitlig prestanda.

①Hög tillförlitlighet

Ytisolering omvandlas till volymisolering, vilket minskar effekten av miljöfaktorer jämfört med luftisolering och kraftigt ökar isoleringshållfastheten.

②Förbättrad isoleringsstyrka

Stark motståndskraft mot miljöföroreningar, särskilt utmärkt för att minska användningen av SF6-gas, vilket bidrar till målet om noll utsläpp av växthusgaser.

③Miljöskydd

‌Produktapplikationer

12kV inbäddad stolpe är särskilt lämplig för kraft, maskiner, kemi, metallurgi, gruvdrift och andra sektorer som arbetar under alla arbetsförhållanden, med en märkspänning på 12kV och en frekvens på 50Hz/60Hz.
